GPU Upload Heaps

来週からGDC 2024ですね。
今回は，Agility SDK 1.613.0 から正式機能になった GPU Upload Heaps について取り扱ってみます。
DirectX Developer Blogによると，動作させるためには Windows 11 Insider Preview Build 26080 以降が必要となるので注意してください。Windows 10 ではサポートされていないようなので予め留意してください。

2 GPU Upload Heapsとは？

従来までは，GPUのVRAMはCPUからアクセスできないので，PCIバス経由で大量のデータをGPUにコピーする必要がありました。アプリ開発者の視点で見ると，GPUにコピーするためだけに余分なメモリを確保しなくてはならず，またコマンドリストを介してコピー命令を発行して，コピーする必要があるため，D3D11では隠蔽されていたものが，D3D12では自前で管理せざるを得ず，そのための仕組みなども用意する必要があるので，非常に面倒くさいものでした。また，コピーするためのID3D12Resourceの生成処理や，アップロードバッファにいったんコピーするため，CPU時間も喰われるため，処理負荷の面でも問題になることがあります。
　現在のGPUにはResizable BAR(Base Address Register)というPCI Expressの機能があります。これはベースアドレスレジスタをサイズ変更可能にする機能で，これによってCPUからグラフィックスカード上のビデオメモリーの全領域にアクセスすることが可能になります。つまり，今まではいったんコピー用のリソースにCPUから書き込みして，それをGPUコマンドでGPU上のメモリーにコピーするという2Stepの処理が，1Stepで済むということを意味します。これによりアップロードリソースが不要になりますし，そのための無駄なメモリコピーも不要になり，アップロード管理機構などの仕組みも不要になります。また，不要な処理を省くことができるという意味でアプリのパフォーマンス改善にもつながります。ただ残念な点は前述したのようにDirect3D 12 を使う場合，Windows 11でしかサポートされていないという点です。Windows 10のサポート期限は 2025/10/14 までですので，あと1年ちょっとすればWindows 11に移らざるをえない状況になりますから，この問題は時間が解決してくれるはずです。
　さて，そんな便利な機能があるなら早速使いたいではありませんか！
…というわけで，次のセクションで使い方を説明していきたいと思います。

3 使い方

3.1 事前準備

まず，使うに当たってPCに刺さっているグラフィックスカードなどのハードウェアが，Resizeable BARに対応している必要があります。また，場合によってBIOSをアップデートしてResizable BARを有効にするなどの設定を行う必要があります。これについては，お使いのハードウェアを作っているメーカーのサイト等で調べて設定してください。
　つづいて，Windows 11 Insider Preview Build 26080 以降をPCにインストール必要があります。設定ウィンドウを開いて，Windows Update > Windows Insider Program からInsider Programに参加して, Preview Buildなどをインストールしてください。自分の場合は，Dev 設定にして，26080.1201のビルドをインストールしました。
　あとは，Agilith SDK 1.613.0 を使えるように設定しておいてください。導入の仕方は，Direct3D 12 ゲームグラフィックス実践ガイドのAppendix Bにも記載していますし，DirectX Developer BlogのGetting Started with the Agility SDK”を参考にすればよいかと思います。

3.2 実装

続いてD3D12のプログラム側の説明に入っていきます。

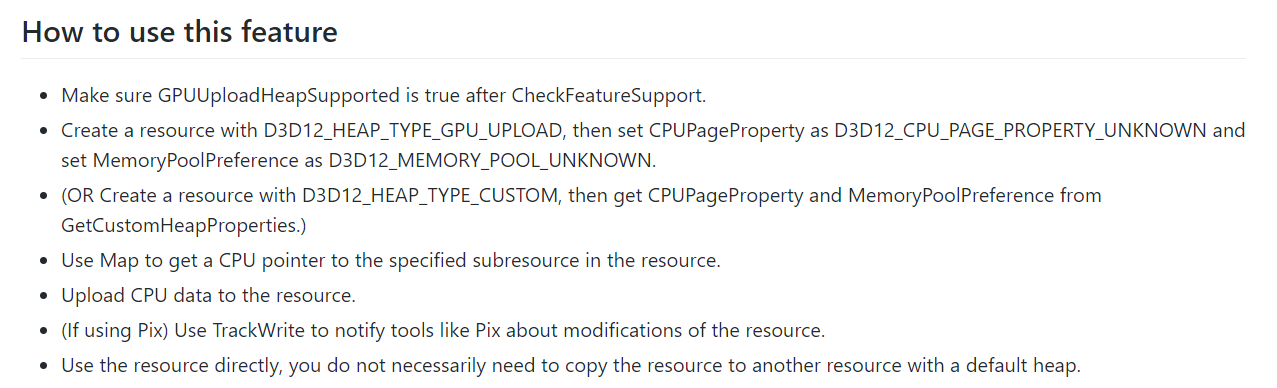

DirectX-Specsの”D3D12 GPU Upload Heaps”に書いてある手順に従って実装を行っていきますが，1個ハマりポイントがあるので後述します。

まずは，D3D12_FEATURE_DATA_D3D12_OPTIONS16のGPUUploadHeapSupportedの値をチェックして，実際にGPU Upload Heapがプログラム上で使用可能かどうかを問い合わせます。実装コードは下記のような感じです。

    // GPU Upload Heap のサポートチェック.
    m_GpuUploadHeapSupported = false;
    D3D12_FEATURE_DATA_D3D12_OPTIONS16 options16 = {};
    hr = m_pDevice->CheckFeatureSupport(D3D12_FEATURE_D3D12_OPTIONS16, &options16, sizeof(options16));
    if (SUCCEEDED(hr))
    { m_GpuUploadHeapSupported = options16.GPUUploadHeapSupported; }

    ILOG("GPU Upload Heap Support : %s", m_GpuUploadHeapSupported ? "OK" : "NG");

次に，GPU上で使用するリソースを生成します。サンプルコードでは次のようにしました。

     // ヒープタイプを選択.
    auto heapType  = (m_GpuUploadHeapSupported)
        ? D3D12_HEAP_TYPE_GPU_UPLOAD
        : D3D12_HEAP_TYPE_DEFAULT;

    // ヒーププロパティの設定.
    D3D12_HEAP_PROPERTIES prop = {};
    prop.Type                 = heapType;
    prop.CPUPageProperty      = D3D12_CPU_PAGE_PROPERTY_UNKNOWN;
    prop.MemoryPoolPreference = D3D12_MEMORY_POOL_UNKNOWN;
    prop.CreationNodeMask     = 1;
    prop.VisibleNodeMask      = 1;

    // リソースの設定.
    D3D12_RESOURCE_DESC desc = {};
    desc.Dimension          = D3D12_RESOURCE_DIMENSION_TEXTURE2D;
    desc.Width              = tga.GetWidth();
    desc.Height             = tga.GetHeight();
    desc.DepthOrArraySize   = 1;
    desc.MipLevels          = 1;
    desc.Format             = DXGI_FORMAT_R8G8B8A8_UNORM;
    desc.SampleDesc.Count   = 1;
    desc.SampleDesc.Quality = 0;
    desc.Flags              = D3D12_RESOURCE_FLAG_NONE;
    desc.Layout             = D3D12_TEXTURE_LAYOUT_UNKNOWN;

    // リソースを生成.
    hr = m_pDevice->CreateCommittedResource(
        &prop,
        D3D12_HEAP_FLAG_NONE,
        &desc,
        D3D12_RESOURCE_STATE_GENERIC_READ,
        nullptr,
        IID_PPV_ARGS(m_pTexture.GetAddress()) );
    if ( FAILED( hr ) )
    {
        ELOG( "Error : ID3D12Device::CreateCommittedResource() Failed." );
        return false;
    }

GPU Upload Heapが使用可能であれば，D3D12_HEAP_TYPE_GPU_UPLOADとD3D12_CPU_PAGE_PROPERTY_UNKNOWN, D3D12_MEMORY_POOL_UNKNOWN を指定して，リソースを生成します。カスタムヒープを使いたい場合の設定は，DirectX-Specsに詳細が載っていますので，そちらを参考にしてください。
　いよいよ作成したリソースにCPUから書き込みます。DirectX-SpecsではMapしろ的なことが書いてありますが，Mapを使うと以下のようなD3D12 Errorが表示されました。

…というわけで，エラーメッセージに従いMap()ではなく，WriteToSubresource()を使って，テクセルデータ等を書き込みます。ここがハマりポイントなので注意してください。実装コードは次のようになります。

    if (m_GpuUploadHeapSupported)
    {
        D3D12_BOX dstBox = {};
        dstBox.left     = 0;
        dstBox.right    = tga.GetWidth();
        dstBox.top      = 0;
        dstBox.bottom   = tga.GetHeight();
        dstBox.front    = 0;
        dstBox.back     = 1;

        uint32_t    srcRowPitch   = tga.GetWidth () * (tga.GetBitPerPixel() / 8);
        uint32_t    srcDepthPitch = tga.GetHeight() * srcRowPitch;
        const void* srcPtr        = tga.GetPixels();

        hr = m_pTexture->WriteToSubresource(0, &dstBox, srcPtr, srcRowPitch, srcDepthPitch);
        if (FAILED(hr))
        {
            ELOG("Error : ID3D12Resource::WriteToSubresource() Failed. errcode = 0x%x", hr);
            return false;
        }
    }
    else
    {
        // サブリソースデータ設定.
        D3D12_SUBRESOURCE_DATA srcData = {};
        srcData.pData      = tga.GetPixels();
        srcData.RowPitch   = LONG_PTR(tga.GetWidth() * tga.GetBitPerPixel() / 8);
        srcData.SlicePitch = LONG_PTR(srcData.RowPitch * tga.GetHeight());

        // サブリソースの更新.
        auto ret = UpdateSubresources(
            m_pCmdList.GetPtr(),
            m_pCmdQueue.GetPtr(),
            m_pFence.GetPtr(),
            m_FenceEvent,
            m_pTexture.GetPtr(),
            0,
            1,
            &srcData);
        if ( !ret )
        {
            ELOG( "Error : UdpateSubresources() Failed." );
            return false;
        }
    }

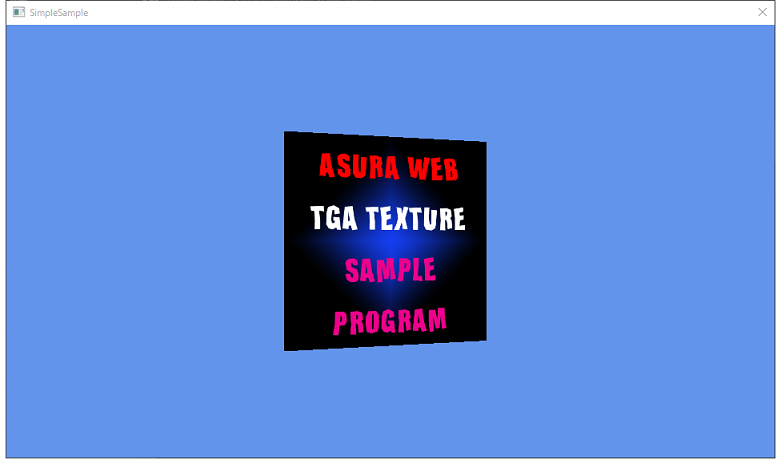

これで，もうテクスチャデータが使える状態になっているので，あとはいつも通りShaderResourceViewなどを作って，描画してあげれば良いです。描画部分はいつも通りです。

4 おわりに

今回は，GPU Upload Heapsの機能紹介を行いました。Windows 10でも使えるようにしてくれれば，便利だから一斉にみんな使うと思うんですけどね。Microsoftの卑しい所です。

5 参考文献

6 サンプルコード

本ソースコードおよびプログラムはMIT Licenseに準じます。
プログラムの作成には，Microsoft Visual Studio Community 2022, DirectX Agility SDK 1.6130.0 を使用しています。
動作確認環境は，Windows 11 Home Insider Preview Build 26080.1201, NVIDIA GeForce RTX 3050 Laptop GPU, Driver Version 551.76 です。
